Greetings to the DIY community! I hope you're having a wonderful February, filled with interesting projects and good health.

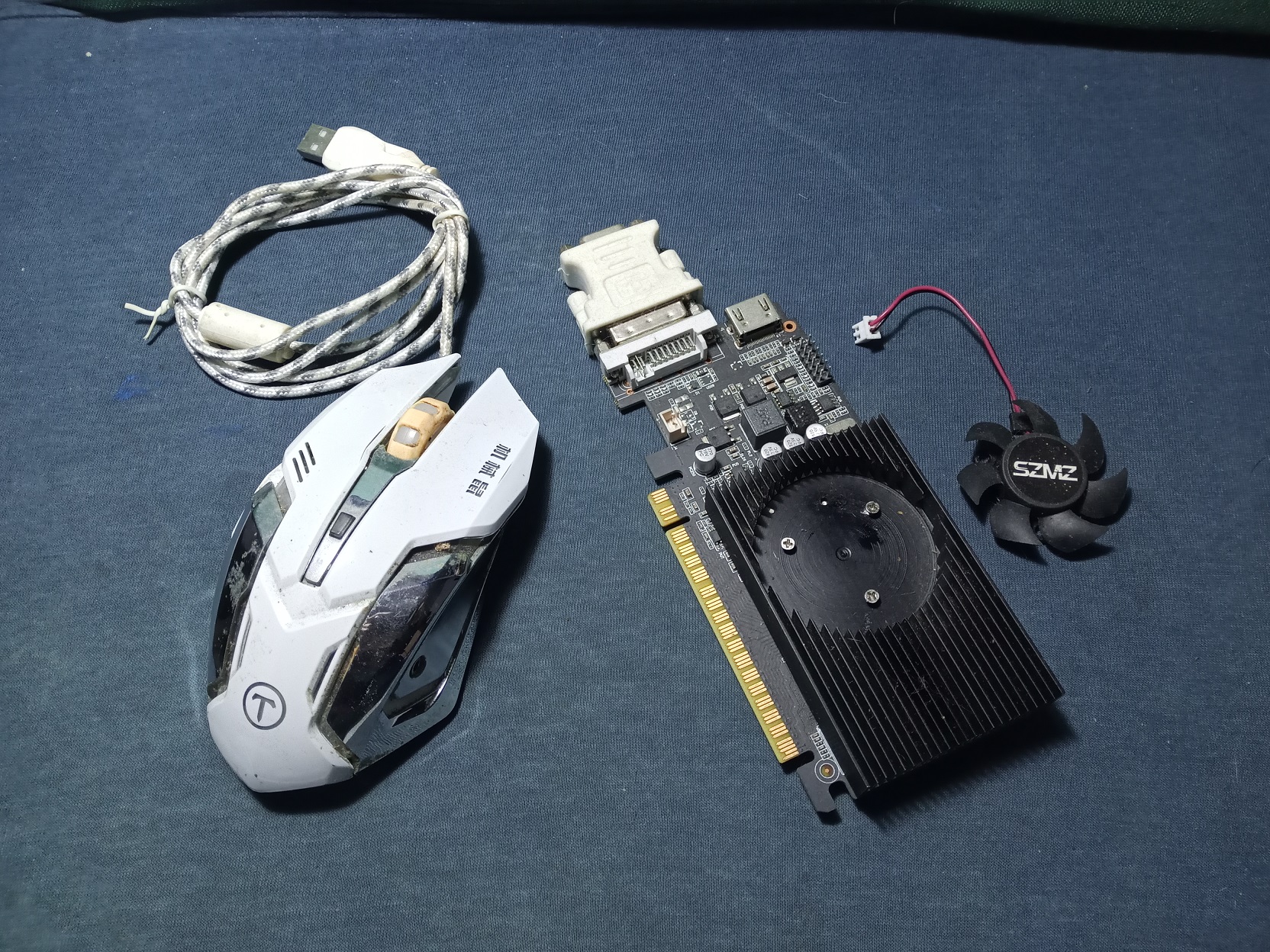

This time, I'm sharing some maintenance I've been doing on a few parts of my computer. These are some simple tricks a gamer uses to take care of their equipment and avoid breakdowns in the middle of a weekend afternoon game.
I had this mouse that was malfunctioning when firing, so I took it apart to repair it.

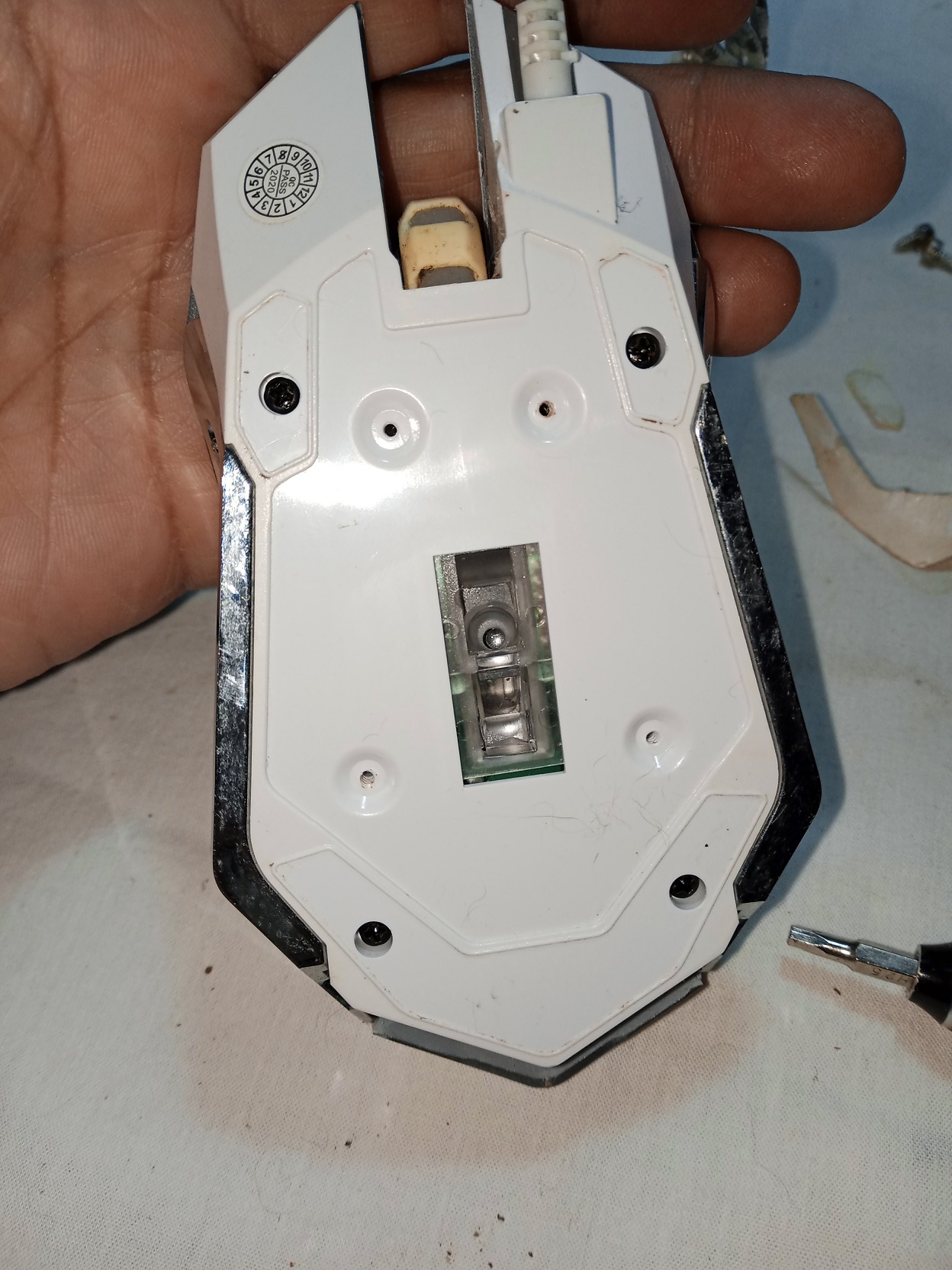

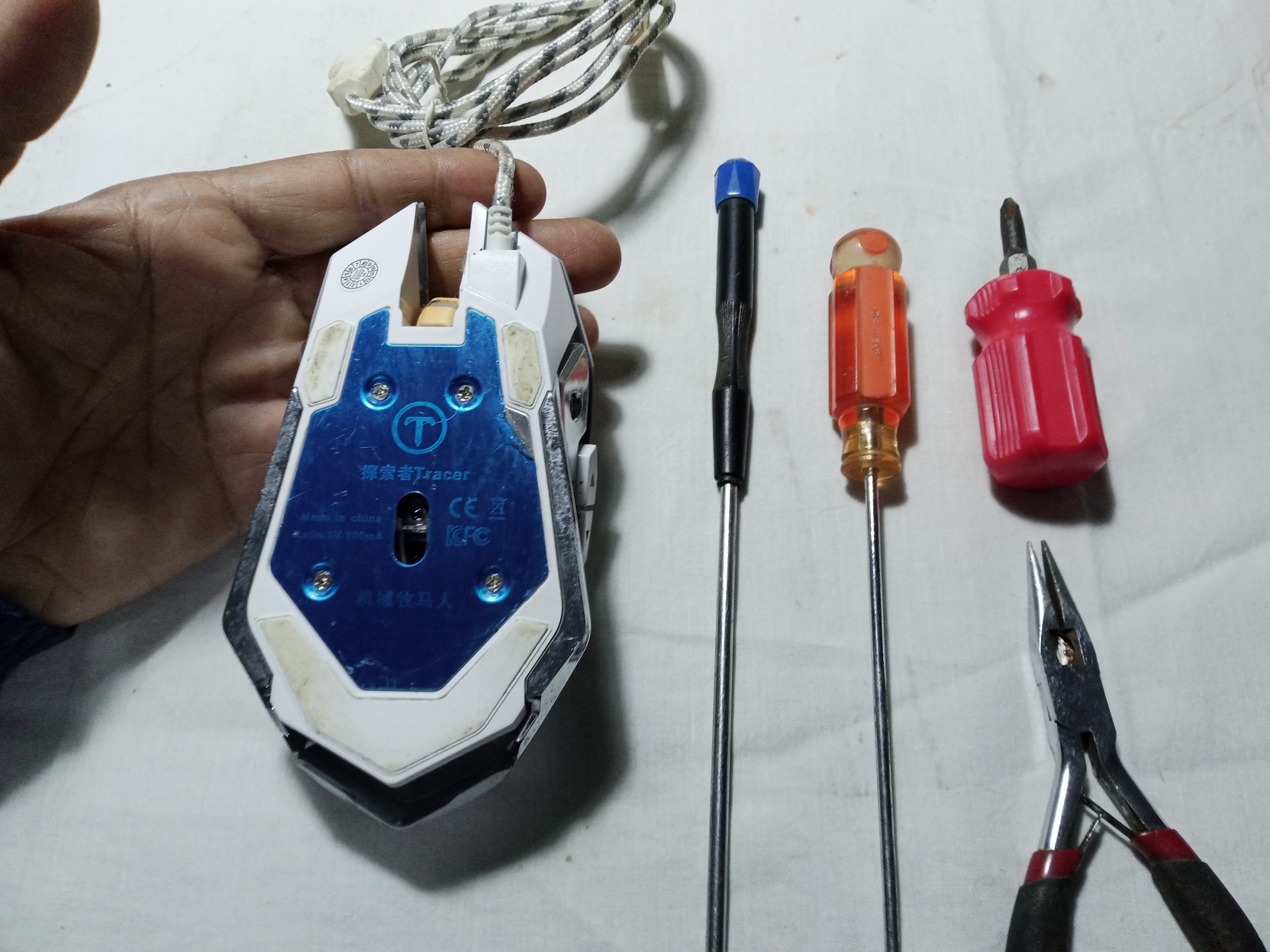

The screws on this mouse are under the pads; it's quite easy to disassemble.

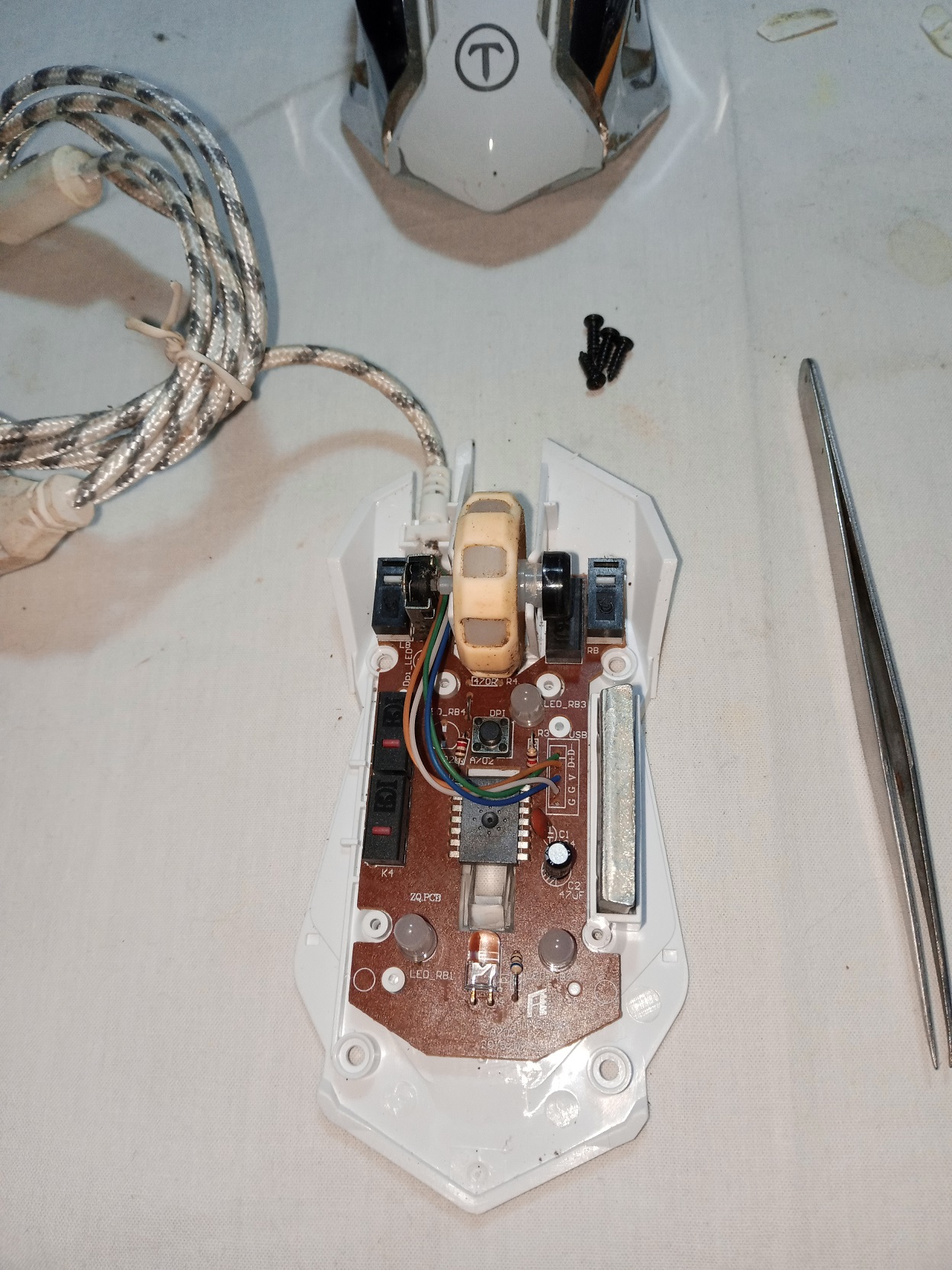

Once I had access to the circuit board, I could check the buttons to see if one needed cleaning or replacement.

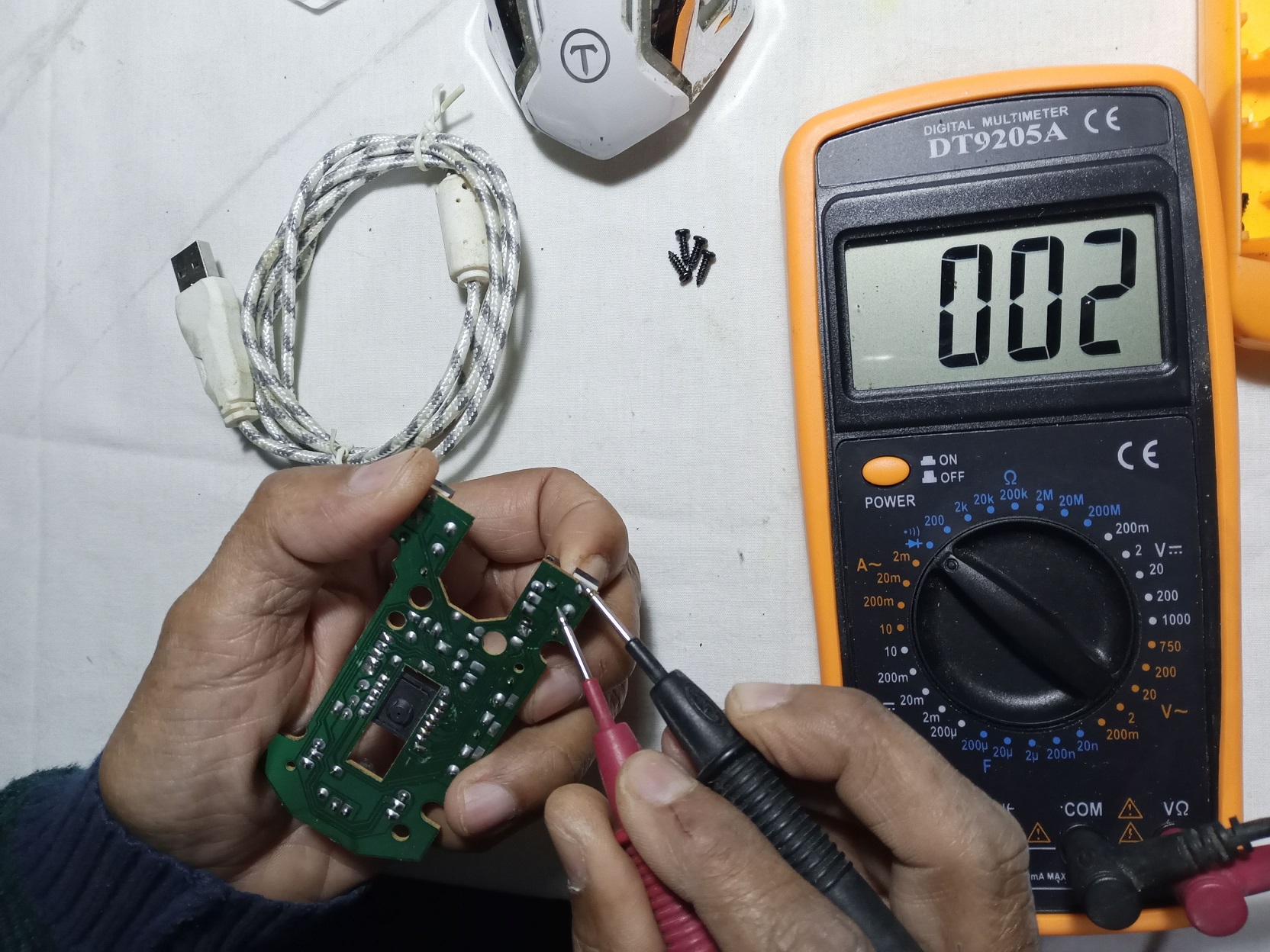

When the button is pressed, we should get a fairly low reading.

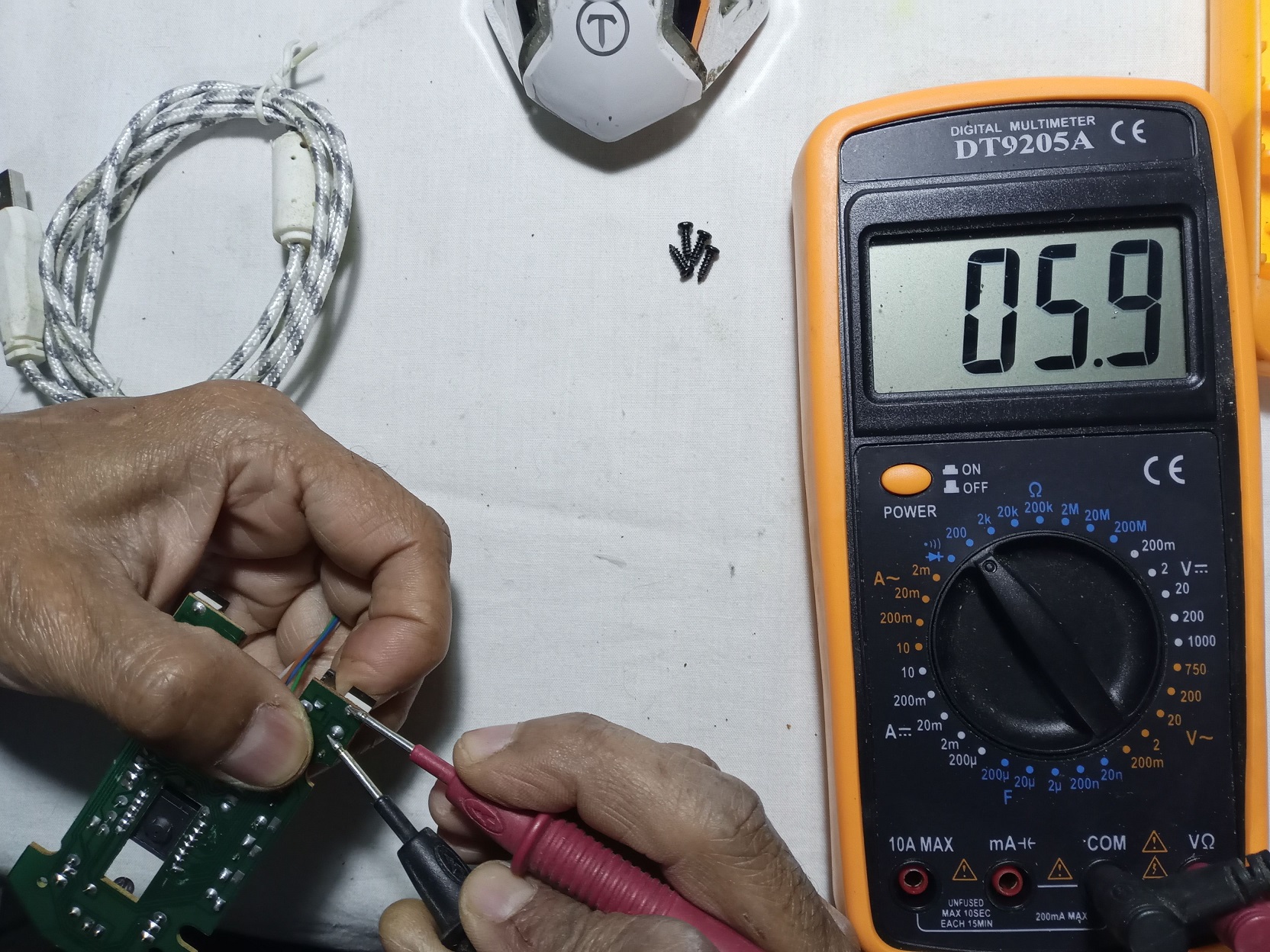

The button that was malfunctioning on the mouse is the left button; it's the one used most often. The reading I get on the button with the multimeter is much higher.

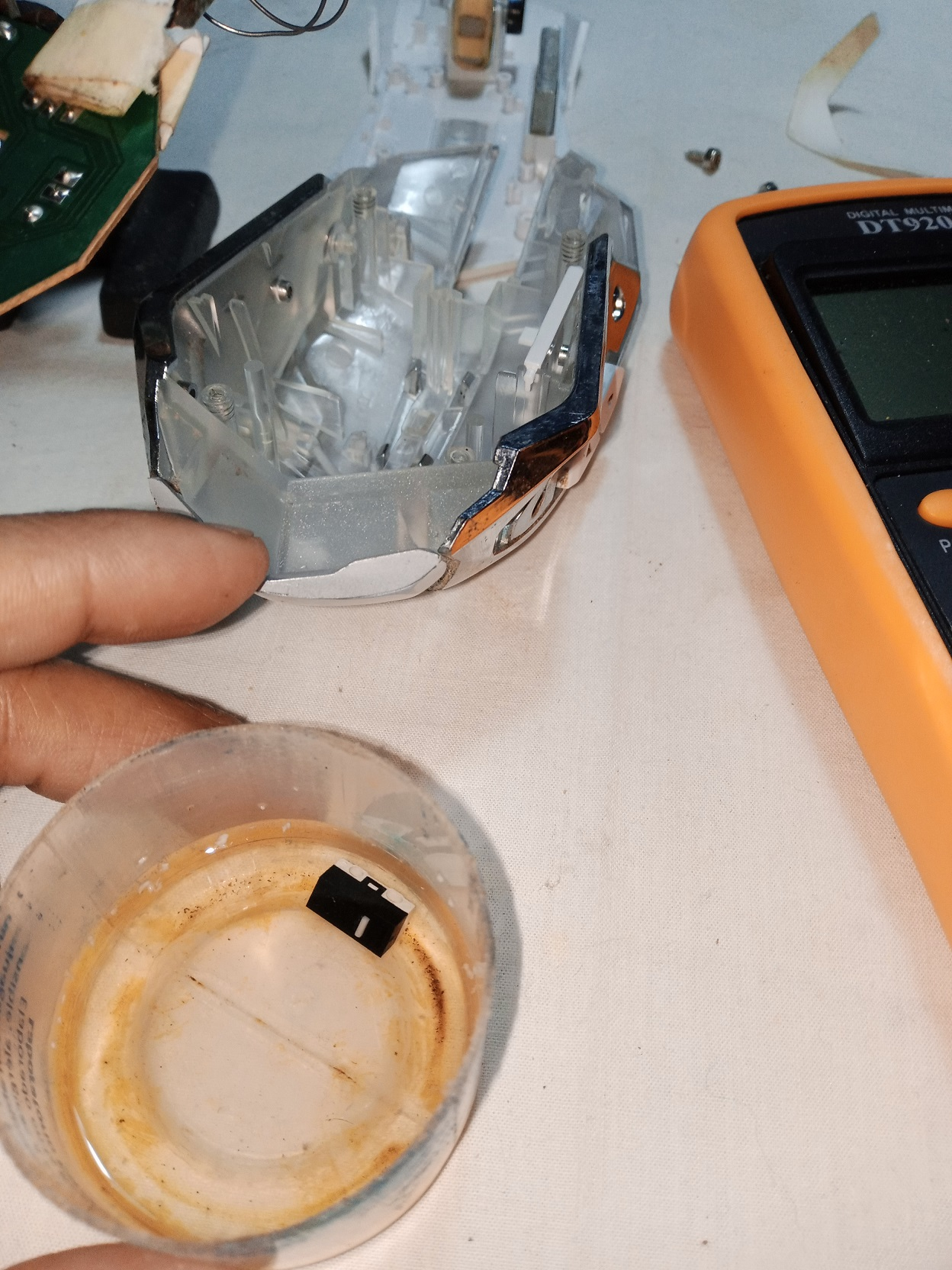

I removed the button for maintenance and left it submerged in alcohol for a couple of hours.

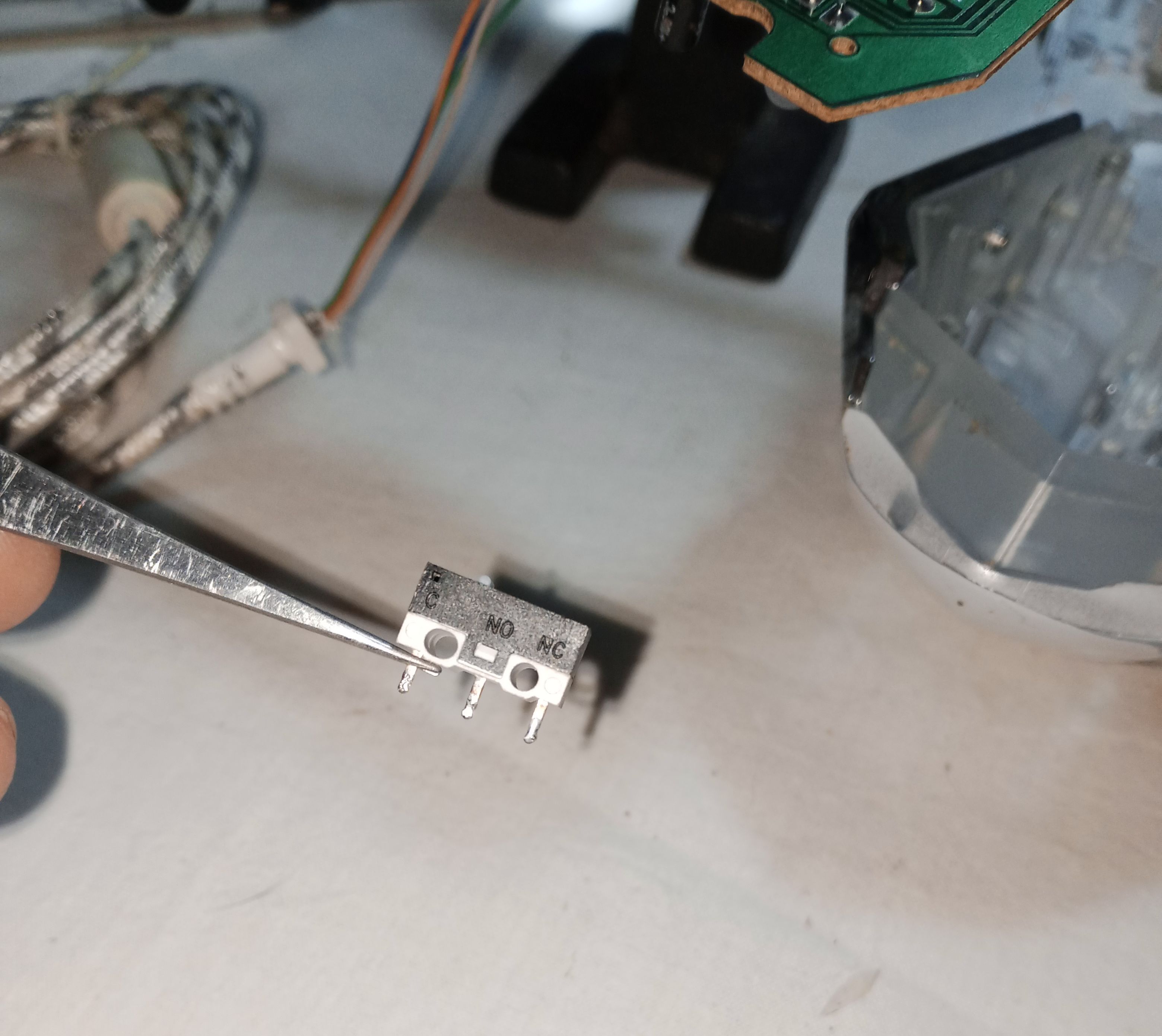

I reassembled the button, making sure it was in the correct position. Be careful not to reverse the button's position during reassembly.

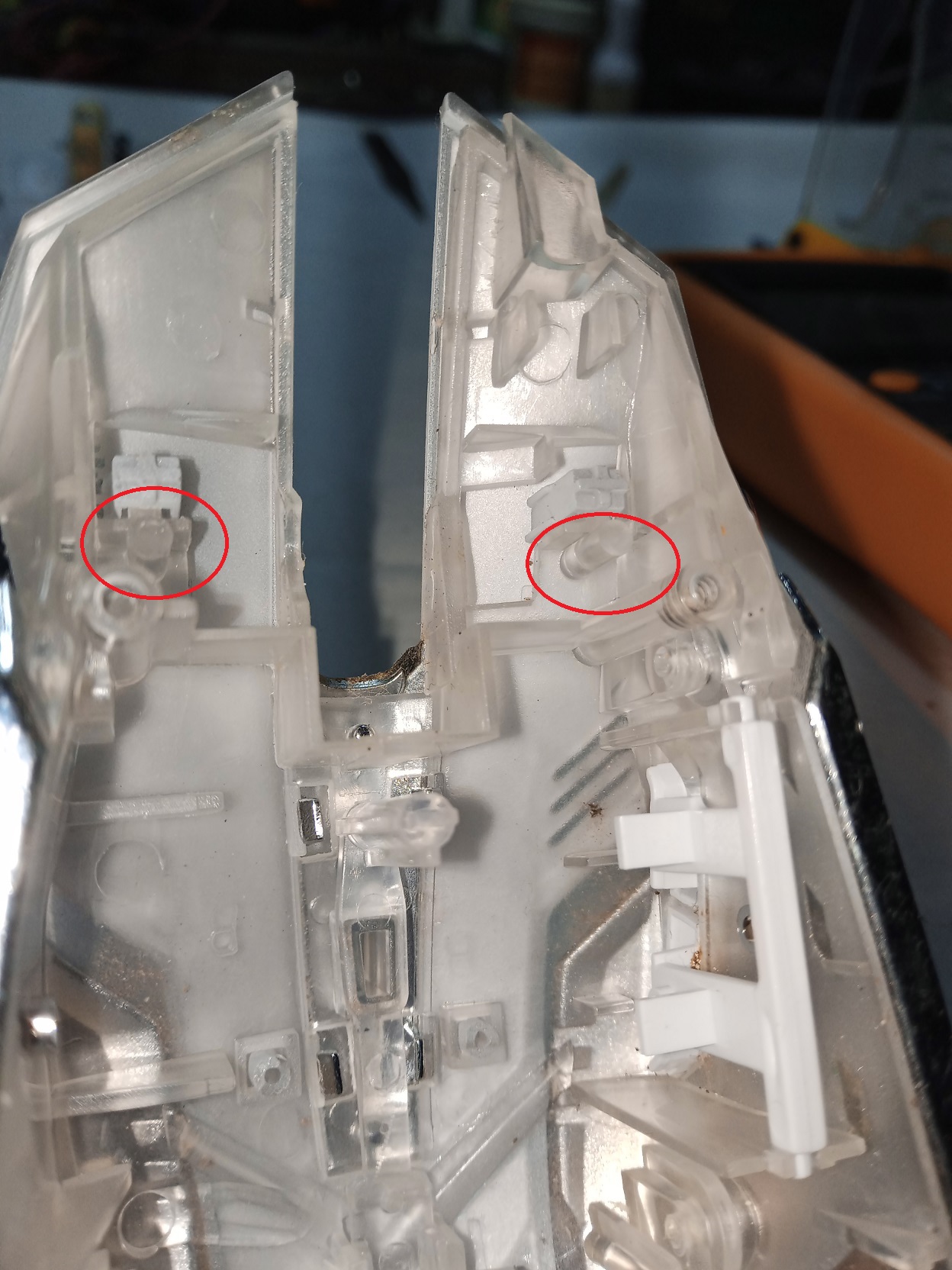

A fairly common problem with gaming mice is that the plastic support that presses the buttons breaks or wears out, but this one was in good condition; there was no need to worry.
The mechanical part of the button was working fine, so cleaning the dirt solved the problem.
The problem now is that the cat decided it wanted to hunt the mouse; It's a slightly complicated level of difficulty.

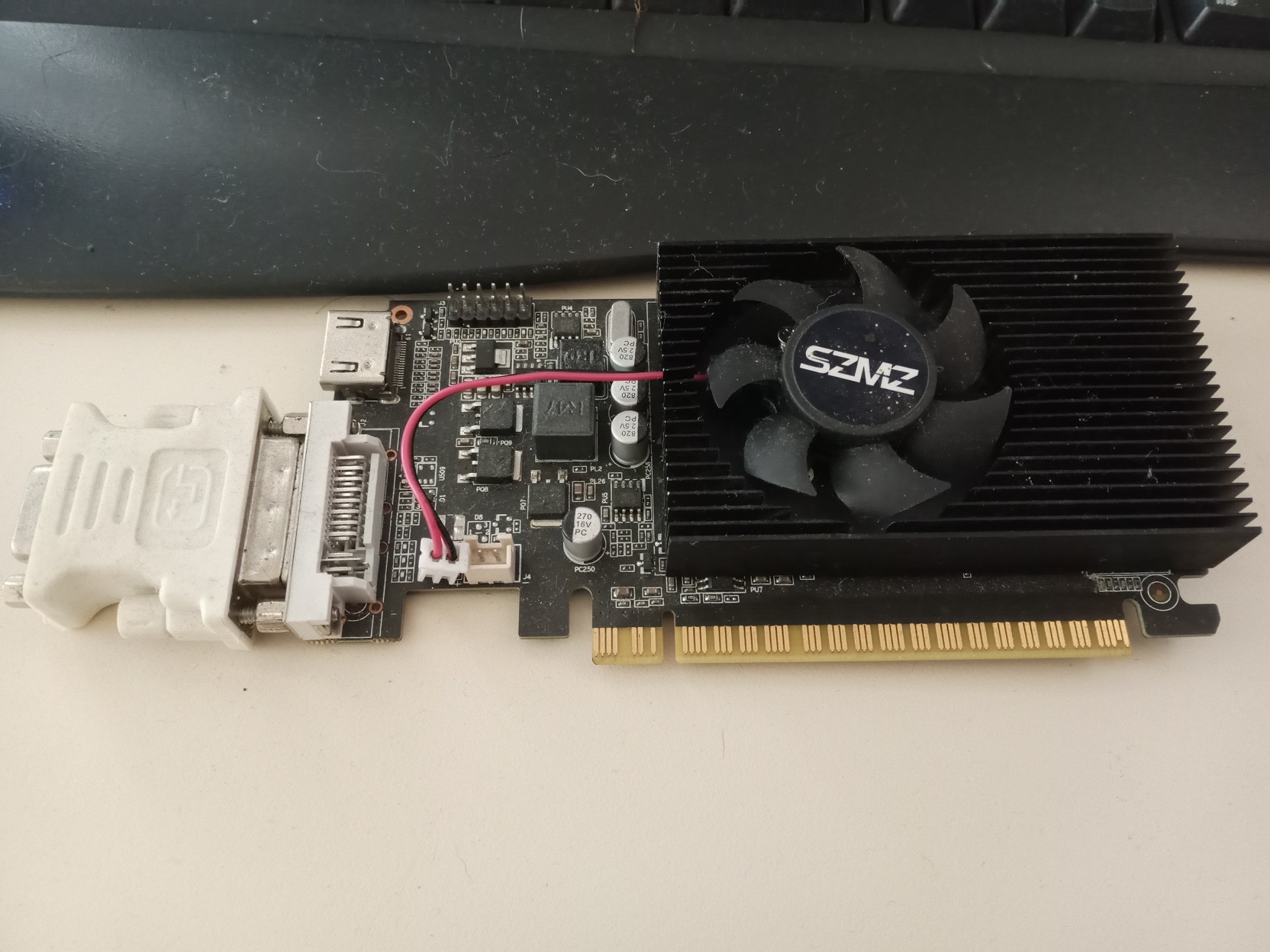

I've had the video card in the image for a while, and if I have one piece of advice, it's that if you can, "buy a new video card." If it has any defects, claim the warranty; don't disassemble it.
If you're going to buy a used video card, or check if your video card has critical damage, there are a few basic measurements you need to take.
There are newer and more powerful graphics card models than the one I'm using in this example, and there are older models as well; generally speaking, these measurements are valid for identifying serious damage.

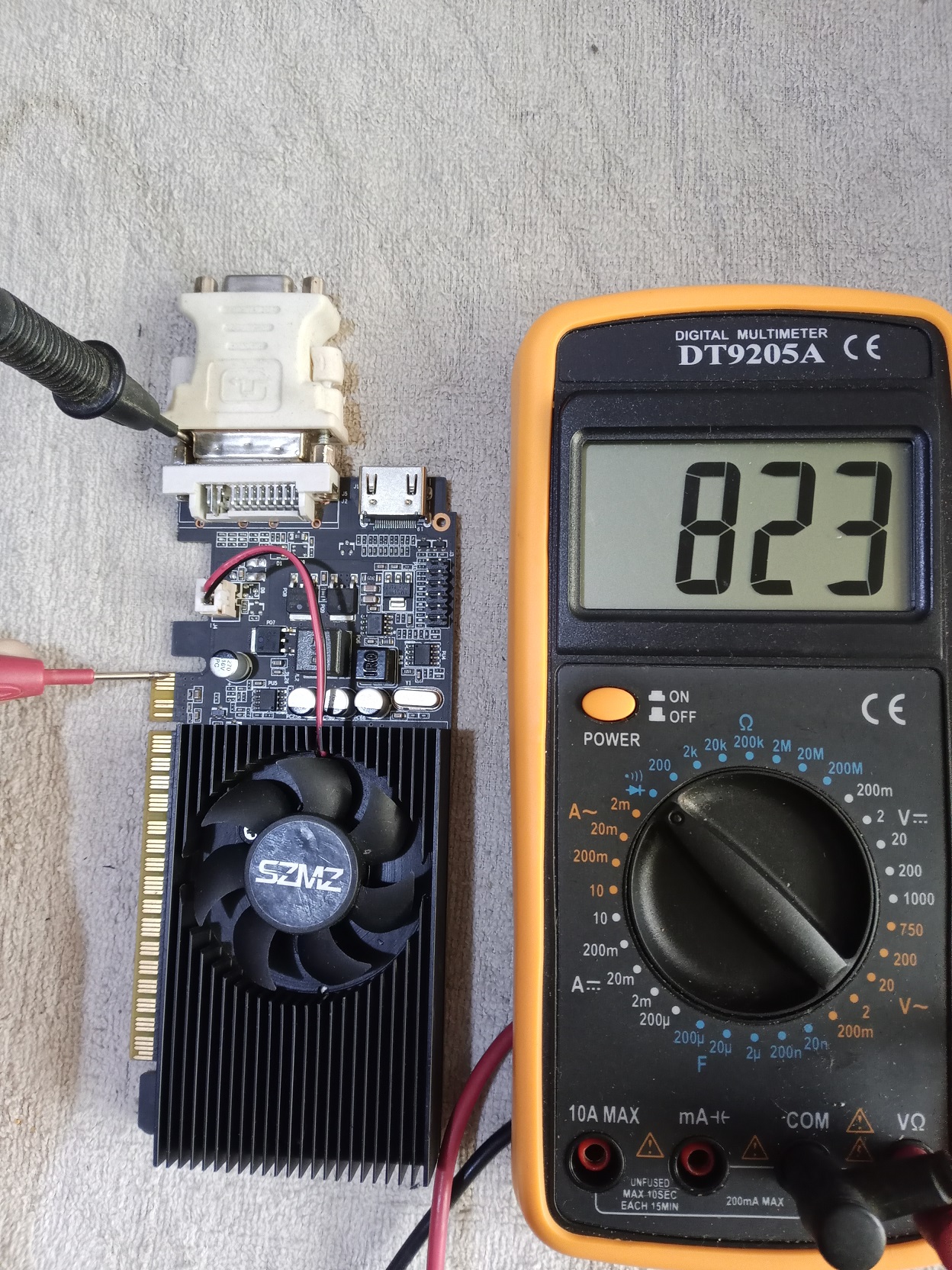

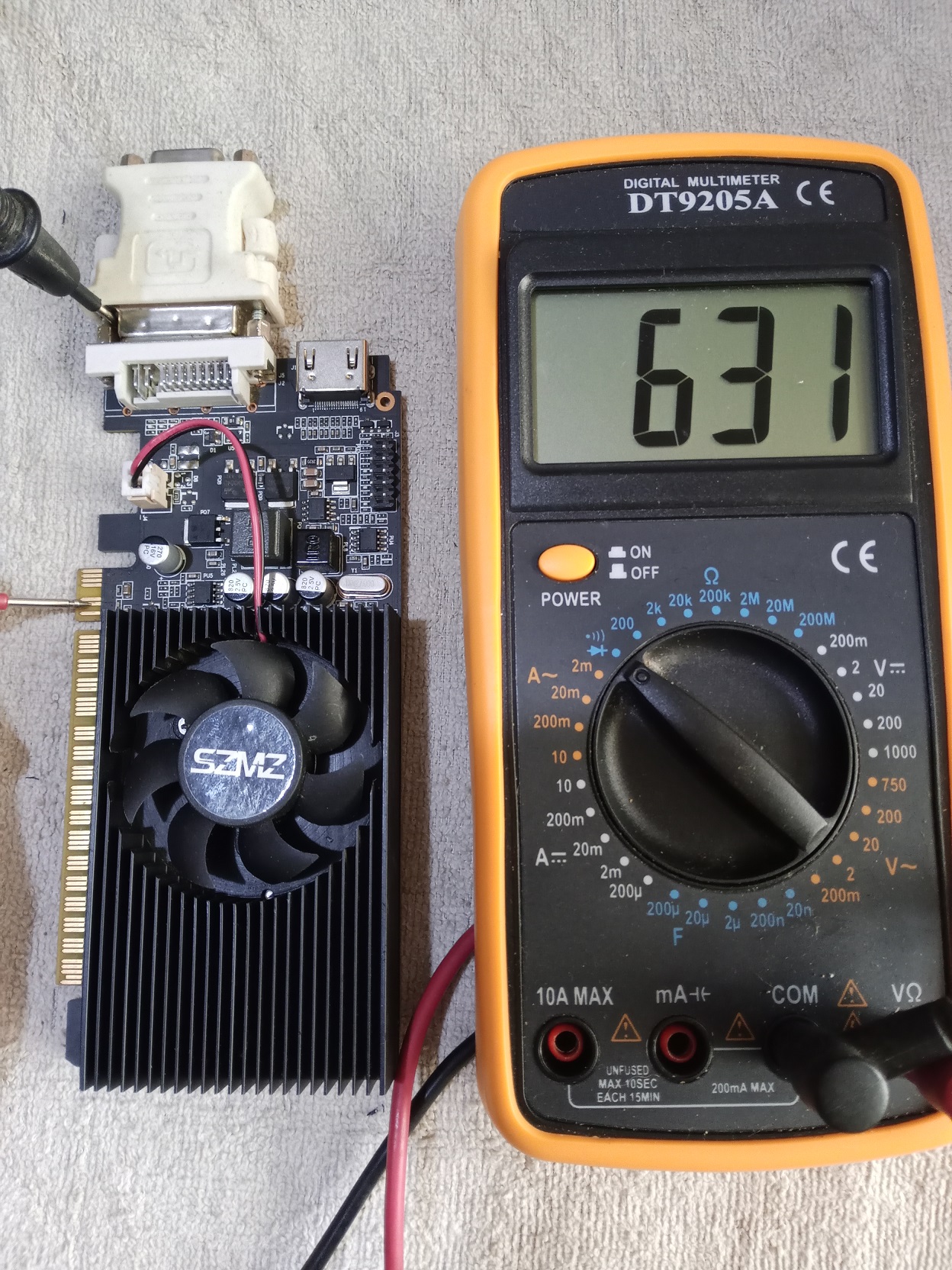

With the multimeter set to diode test mode, you'll hear a beep. Leave the multimeter selector in that position and measure the video card's connection pins.
The first three pins on the front are connected in the circuit and are the twelve-volt input; they shouldn't measure a low value (which triggers the beep). If these three pins show no reading or very low continuity and the beep is active, do not connect the card to a computer; take the video card to a repair shop.
The eighth pin of the first slot on the card is a 3.3-volt input; it shouldn't read as an open circuit, nor should it have a reading so low that it triggers the tester's buzzer.
If it reads as an open circuit or triggers the buzzer, there's damage to that video card.

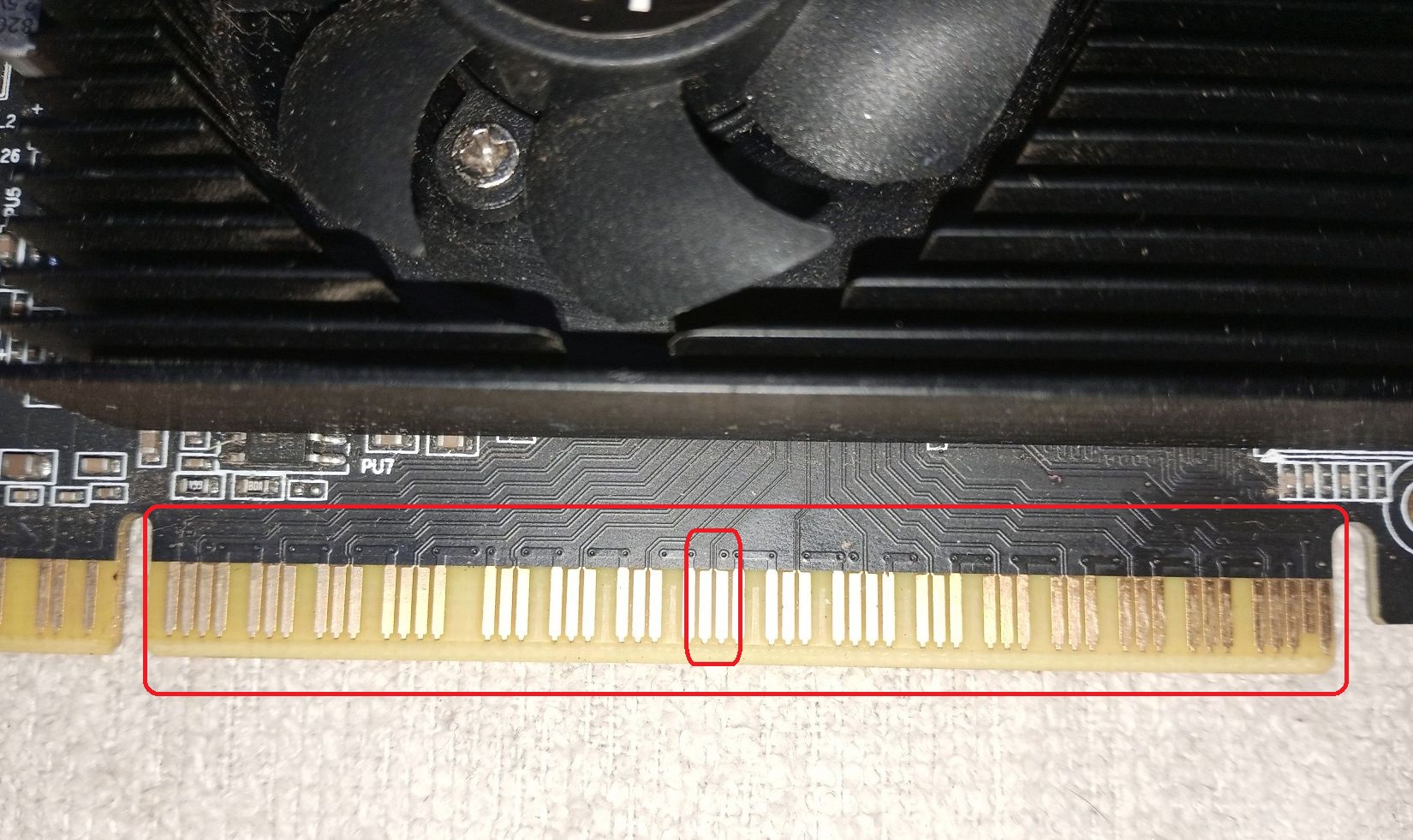

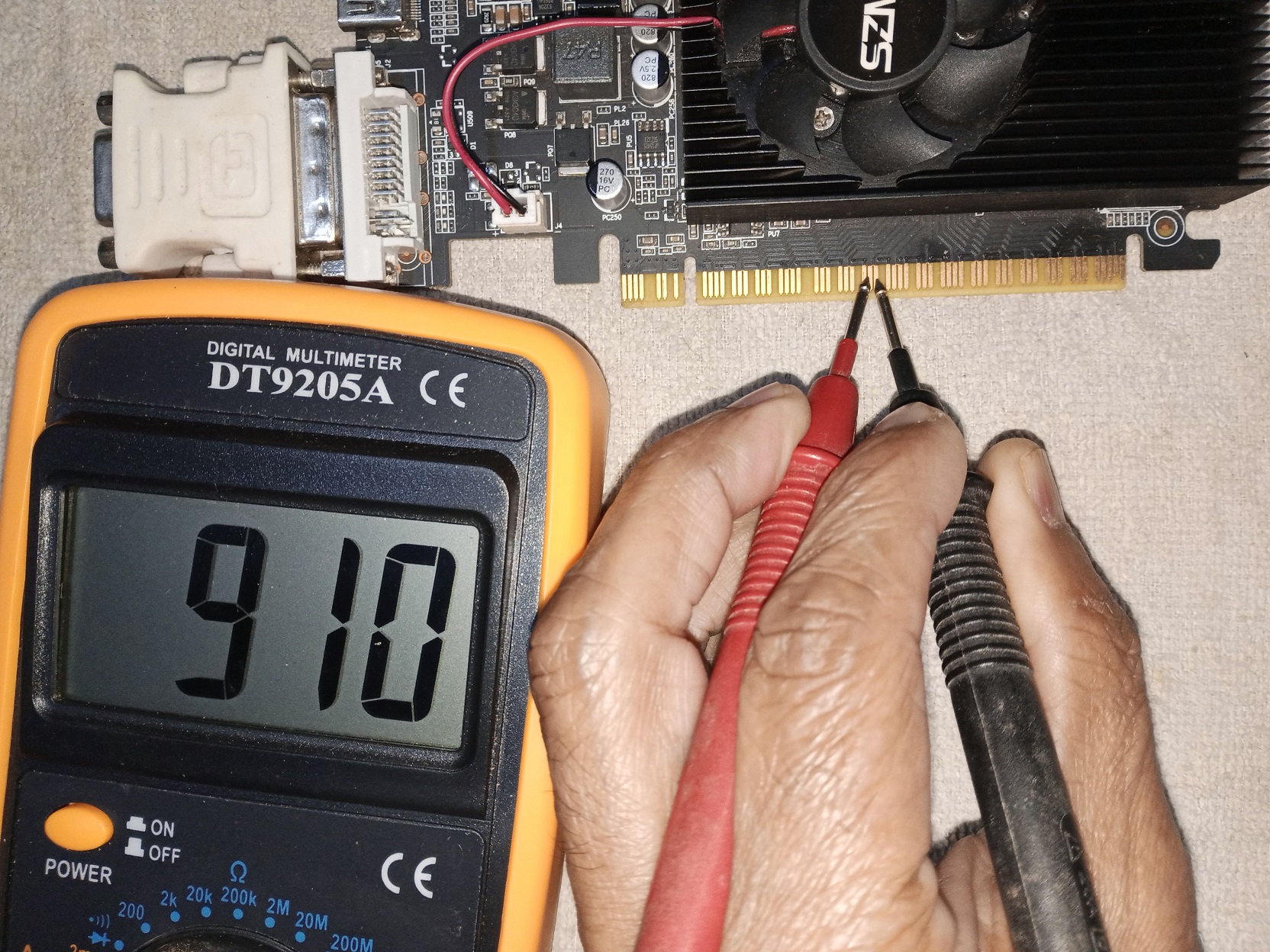

There's a whole row of data pairs; when measuring them, they shouldn't read as an open circuit, nor should they have a reading so low that it triggers the tester's buzzer.
If it reads as an open circuit or triggers the tester's buzzer, that card is going to the graveyard; we'll remember it with the respect of a true gamer and thank it for the moments we shared; it will be kept for spare parts if it has any good components.

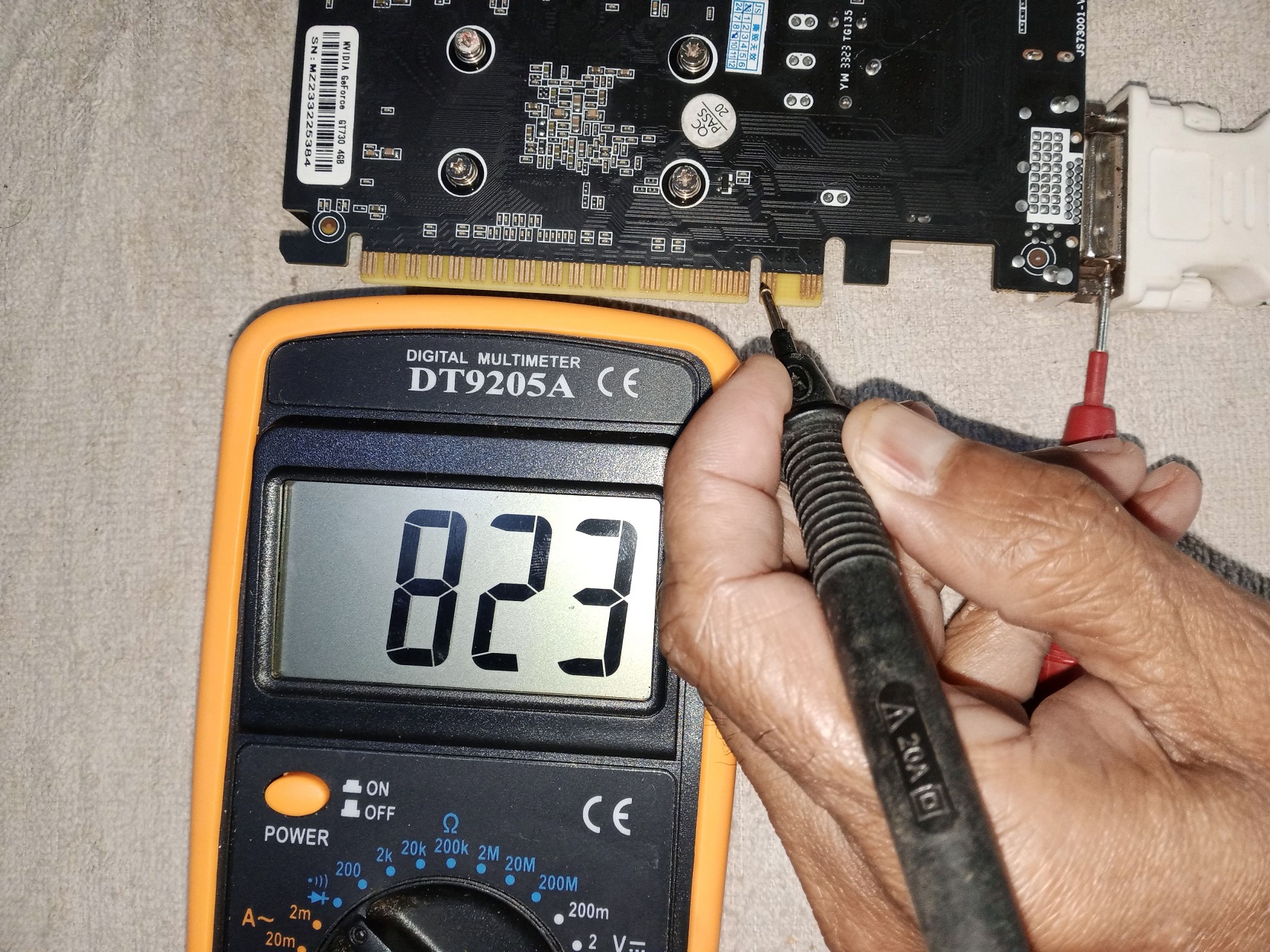

We measure the last pin of the first slot on the back of the card; it might not give us any reading in one polarity, so we reverse the tester probes, and it should give a reading high enough that the tester's buzzer doesn't activate.
Most video cards used today have additional 12-volt connections due to their power requirements, but I don't have one in my workshop to show you yet. However, the testing principle is the same: use a multimeter to check that the voltage input line doesn't have a very low resistance against the motherboard chassis, so that the multimeter's beep signal doesn't activate.

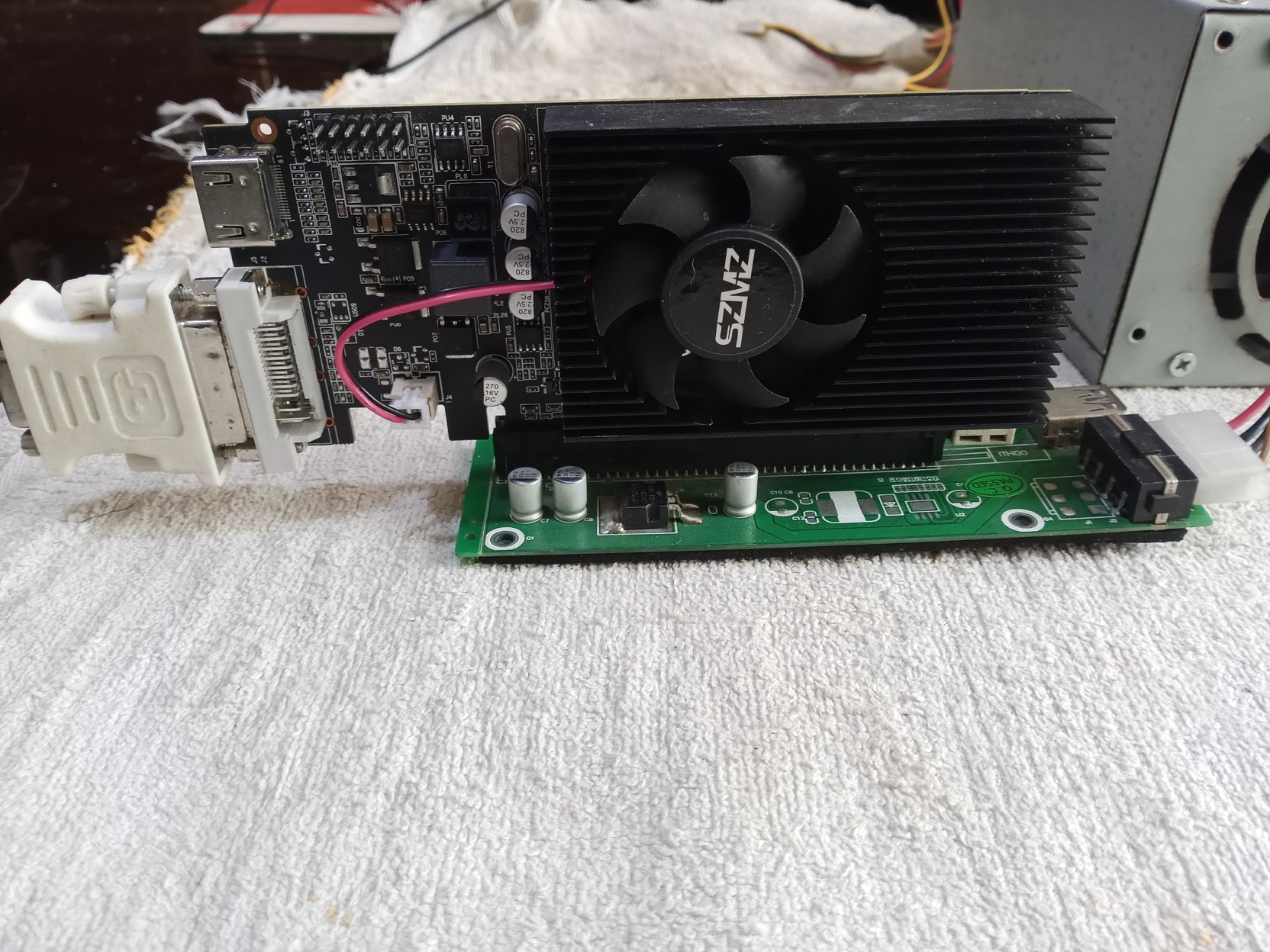

If the video card measures correctly every time, don't connect it to the computer yet; I recommend using an old computer card or a test board; they're quite inexpensive.
These boards can also be used to install a video card in very small devices, like school laptops, or to install a video card and power it with a separate power supply.

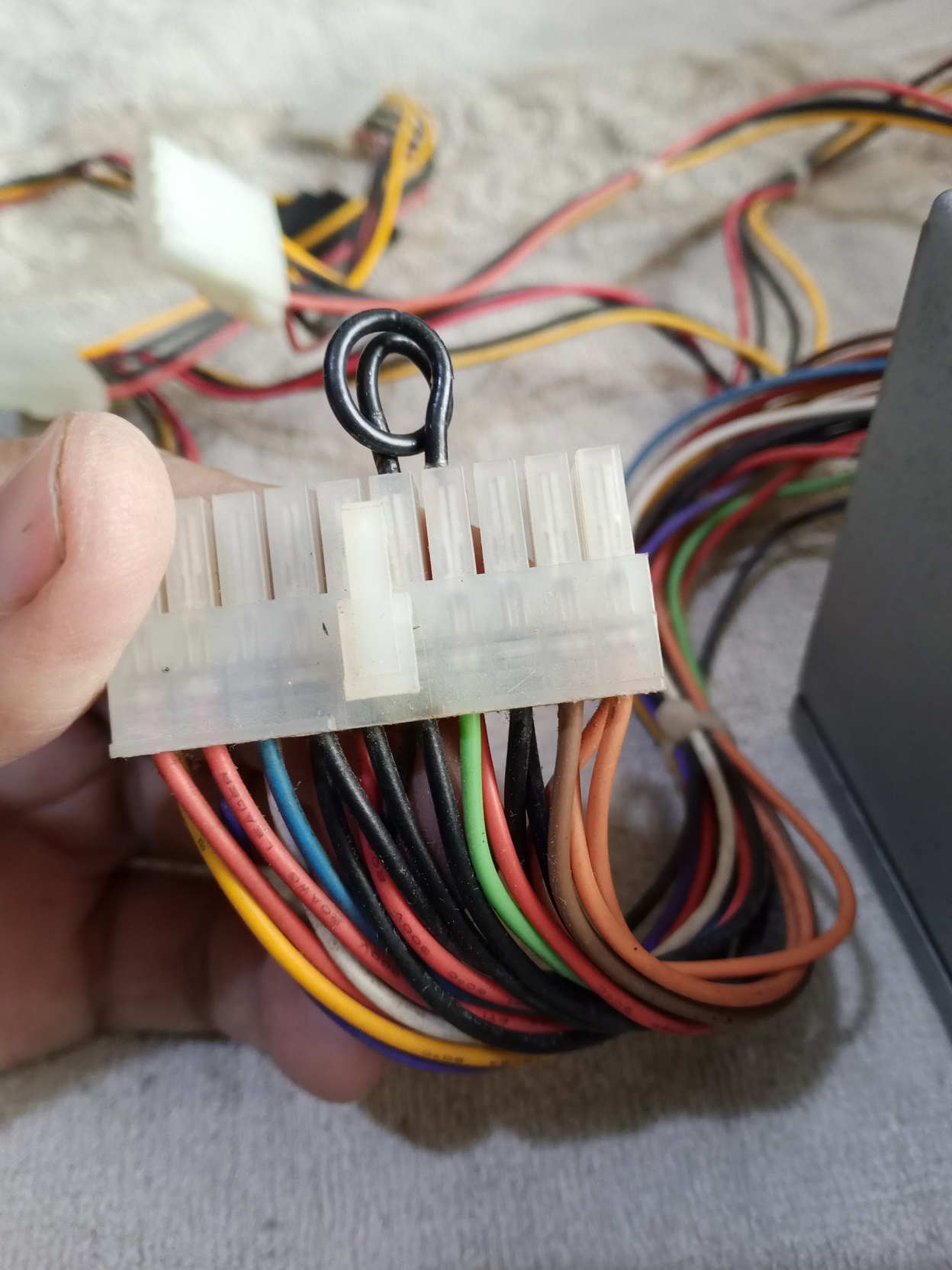

To activate the ATX power supply, simply connect a black wire to the single green wire on the power supply using a cable or a switch.
From here, it gets a bit more technical; you can install the card, connect the power supply, and verify that all the operating voltages are present.
Never run tests on your regular computer; it's better to avoid problems. Build an inexpensive motherboard specifically for testing and experimenting.
Every serious gamer knows to keep a spare graphics card, some RAM, and a controller or mouse handy for emergencies; you never know when you'll need them.
Well, thank you very much for stopping by to read this.
Have a great week.
Peace.
I used Google Translate for the English language.
I used GifCam for the GIF image in the post.
I used TextStudio for the Spanish header.
Unless otherwise stated, all images are my own screenshots.
Saludos a la comunidad DIY, espero que estén pasando este mes de febrero lo mejor posible, con proyectos interesantes y buena salud.
Les comparto en esta ocasión un mantenimiento que he estado haciendo a algunos repuestos de mi computador; son algunos trucos sencillos de un jugador para cuidar el equipo y no quedarse varado en medio de una partida de juego un fin de semana por la tarde.
Tenía este ratón, que me daba fallas al disparar, así que lo desarmé para repararlo.
Los tornillos en este ratón están debajo de las almohadillas; es bastante sencillo de desarmar.
Ya con el acceso a la placa electrónica puedo revisar los pulsadores para saber si el pulsador necesitaba una limpieza o cambiarlo.
Cuando se activa el pulsador, debemos obtener un valor medido bastante bajo.
El pulsador que estaba fallando en el ratón es el pulsador izquierdo; es el que se usa más. El valor que mido en el pulsador con el tester es mucho más alto.
Retiré el pulsador para hacerle mantenimiento y lo dejé un par de horas sumergido en alcohol.
Una falla bastante común entre ratones de jugadores es que se rompa o se desgaste el soporte plástico que presiona los pulsadores, pero este estaba en buenas condiciones; no hacía falta preocuparse.
Monte el pulsador, respetando la posición correcta; tiene que cuidarse de no invertir la posición del pulsador durante el montaje.
la parte mecánica del pulsador funcionaba bien, así que limpiando la suciedad se soluciona el problema.
El problema ahora es que el gato decidió que quería cazar al ratón; es un nivel de dificultad un poco complicado.
La tarjeta de video de la imagen tiene tiempo conmigo, y si les doy una recomendación es que, si pueden: "compren la tarjeta de video nueva", si tiene alguna falla, reclamen la garantía, no la desarmen.
Si van a comprar una tarjeta de video de segunda mano, o verificar si su tarjeta de video tiene un daño fatal, hay una serie de mediciones básicas que necesitan hacerle.
Hay modelos de tarjeta más modernos y potentes que el que uso en el ejemplo y hay modelos más viejos; las medidas, en modo general, son válidas para reconocer si hay un daño grave.
Con el tester en la opción de medir diodos, tenemos una señal sonora; dejamos el selector del tester en esa posición y medimos los pines de conexión de la tarjeta de video.
Los tres primeros pines del lado frontal están unidos en el circuito y son la entrada de doce voltios; no deben medir un valor bajo (que hace sonar la señal sonora). Si estos tres pines no miden ningún valor o hay una continuidad muy baja y se activa la señal de sonido, no deben conectar esa tarjeta en un computador; hay que llevar la tarjeta de video a un servicio técnico.
El octavo pin del primer slot de la tarjeta es una entrada de 3,3 volts; tampoco debe medir como un circuito abierto, ni tener un valor tan bajo de medición para que se active el timbre del tester. Si mide circuito abierto o activa la señal sonora, hay un daño en esa tarjeta de video.
Hay una franja completa de pares de datos; al medirlos, no pueden medir circuito abierto ni tampoco deben tener una medida tan baja que active la señal sonora del tester.
Si mide como circuito abierto o se activa la señal sonora del tester, esa tarjeta va para el monumento de los caídos; le recordaremos con el respeto de un buen gamer y agradecemos por los momentos vividos; quedará para repuesto si tiene buenas partes.
Medimos por la parte posterior de la tarjeta ese último pin del primer slot; puede que no nos dé ninguna medida en una polaridad, entonces invertimos las puntas del tester y debe arrojar un valor lo suficientemente alto para que no se active la señal sonora del tester.
Las tarjetas de video de más uso hoy día tienen conexiones adicionales de doce volts, debido a la potencia de trabajo requerida, pero no tengo en mi taller una para mostrar aún; sin embargo, el principio de la prueba es el mismo: mide con el tester que la línea de entrada de voltaje no tenga una resistencia muy baja con el chasis de la placa, como para que se active la señal de sonido del tester.
Si la tarjeta de video mide correctamente en todas las ocasiones, no la conectes al computador aún; le recomiendo que usen una tarjeta de computador vieja o usen una tarjeta de pruebas; son bastante económicas.
Estas tarjetas también sirven para colocar una tarjeta de video en un equipo muy pequeño, como las laptops escolares, o para colocar una tarjeta de video y alimentarla con una fuente de poder aparte.
Para activar la fuente ATX solo hay que conectar con un cable o un interruptor al único cable verde que tiene la fuente de poder, con un cable negro.
Desde aquí ya es un poco más técnico; pueden montar la tarjeta, conectar la fuente de poder y verificar que todos los voltajes de trabajo estén presentes.
Nunca hagan pruebas en su computador de uso corriente; es bueno ahorrarse malos momentos. Armen una tarjeta madre barata para hacer las pruebas y experimentos.
Todo buen jugador sabe que tiene que tener a mano una tarjeta de repuesto, alguna memoria y un mando o ratón para las emergencias; nunca sabes cuándo la vas a necesitar.
Bueno, muchas gracias por pasar a leerme.
Que tengan una excelente semana.
Paz.
He usado el traductor de Google para el idioma inglés.
Use el programa de TextStudio para el encabezado en español.
Use el programa GifCam para la imagen GIF de la publicación.
Las imágenes a menos que se indique son capturas de imagen propias.
