Introducción
En la parte anterior de este texto se mostró un circuito basado en relés para implementar puertas lógicas y con ellas controlar una lámpara desde dos puntos distintos, se mostró nada más a manera de demostración del uso de relés en una época bastante utilizados para implementar circuitos lógicos.
De todos modos, como pueden darse cuenta, también existen maneras mucho más sencillas de lograr lo mismo como lo veremos enseguida.
En todo caso, en primer lugar vamos a ver un circuito por completo igual a ese otro mostrado antes hecho a base de relés, pero esta vez está elaborado por medio del uso de puertas lógicas electrónicas.
El método con relé de conmutación y compuertas lógicas electrónicas
En el diagrama electrónico de la Figura 3, básicamente lo mismo de la Figura 2 de la primera parte con la simbología propia de las puertas lógicas en electrónica digital, se puede ver con más claridad las distintas funciones lógicas implementadas antes con los relés.
En este circuito se emplean dos puertas lógicas NOT, dos puertas AND, y una puerta OR, y en adición se usa un transistor NPN para controlar la lámpara por medio de un solo relé (este relé puede ser el último de la derecha de la Figura 2); el diodo colocado en inversa y en paralelo con el devanado del relé sirve para proteger el transistor de la corriente inducida en dicho devanado cuando éste es desconectado.
Por lo demás, como se ha dicho tanto la Figura 2 como la Figura 3 representan lo mismo, y esto también podría implementarse a base de otros componentes electrónicos como los transistores.

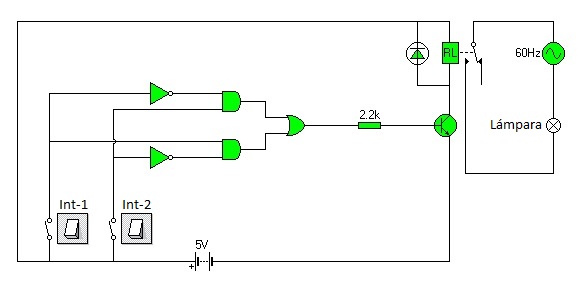

Figura 3: Control de una lámpara desde dos puntos con interruptores simples y puertas lógicas (NOT, AND, y OR). Fuente: Elaboración propia
Pero como podemos darnos cuenta, para conseguir nuestro objetivo de controlar una lámpara desde dos puntos distintos por medio de interruptores comunes (simple polo, simple tiro) usados en las viviendas, sólo necesitamos utilizar una sola puerta lógica XOR, lo cual de hecho se está implementando a base de las otras puertas lógicas mencionadas arriba, y por lo tanto, como he dicho antes, este circuito puede ser bastante más simplificado y de igual manera se conseguirá nuestro objetivo.
El método con relés para implementar una puerta lógica XOR
La puerta lógica XOR como es natural puede ser implementada también a base de relés, como se hizo en el otro circuito de la Figura 2; a continuación vamos a ver un circuito hecho con relés conectados de modo se porten como una puerta lógica XOR.
En la Figura 4 podemos ver el diagrama eléctrico de dicho circuito, en este se han usado un par de relés con devanados de 12 voltios, pero con contactos capaces de operar con las tensiones y corrientes propias de la red eléctrica y la carga conectada a ellos.

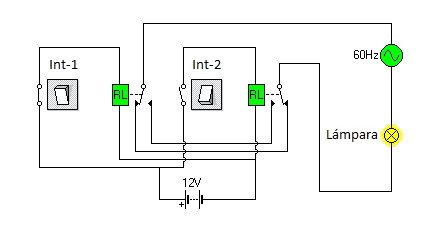

Figura 4: Control de una lámpara desde dos puntos con un puerta lógica XOR a base de relés. Fuente: Elaboración propia
En este caso se consigue lo mismo logrado antes con los otros circuitos, no obstante, ahora solamente se necesitan dos relés, o tres si deseamos uno separado para controlar la lámpara a su vez controlado por los relés para implementar la puerta lógica XOR.
La condición para hacer esto con los relés es que estos dispongan de contactos normalmente abiertos y contactos normalmente cerrados.
En la parte siguiente de este texto veremos cómo podemos hacer todo esto usando una puerta lógica XOR electrónica y un relé para controlar la lámpara.
